产品说明书（中、英文版）

1. 基本要求

温度、相对湿度

工作温度范围：-40℃～+50℃

贮存温度范围：-25℃～+55℃

运输温度范围：-45℃～+70℃

相对湿度要求：5%～100%。

大气压力：62kpa～101kpa（近似于海拔0m～5000m）

太阳辐射强度：总辐射强度1120×(1±10%)W/m2

2 外观与表面处理机柜表面涂层颜色使用灰白色或浅灰色，涂层符合GB/T 3181-1995中的要求。3 结构特点

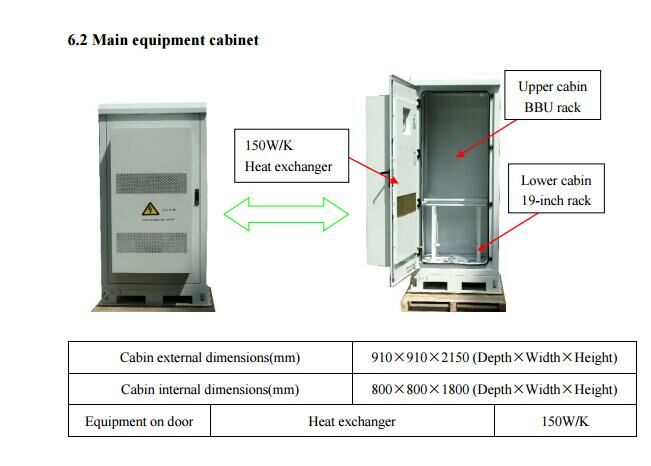

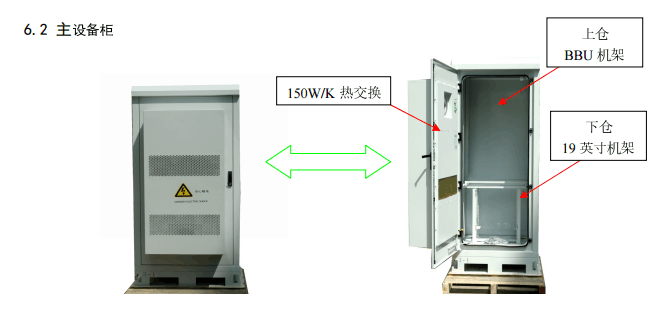

3.1 室外机柜内由可安装电源设备、通信设备、配线设备(ODF)、温控设备（可选）、蓄电池及其它备附件的功能区组成。根据实际应用情况，机柜内可分设为通信设备安装区、电池舱等若干个舱。3.2 室外机柜材料采用厚度不小于50mm的绝热阻燃板材料，绝热阻燃板面板内外采用厚度不小于0.5mm的彩钢板。芯材导热系数小于0.041W/m·K，板材导热系数不大于0.472W/ (m²•K)。

4 监控告警室外一体化机柜具备环境量告警的采集功能。外部环境的告警信息采用干节点方式通过基站传送到网管OMC。告警状态开关量采用继电器实现，防止采集器带电或不共地造成主设备损坏。温度、烟感安装在综合柜顶部，水浸传感器安装在底部。当综合柜发生门开动作时时，发出告警信号，并能将告警信号以开关量的方式传给动环监控采集器。当机柜内温度超出规定范围时，发出高温告警，并能将告警信号以开关量的方式传给动环监控采集器。

5组装方式

  户外机柜同时支持整装式（整装发货现场吊装）和拼装式（散件发货现场拼装）两种组装方式。如单机柜不能满足建设要求需要增加机柜扩容时，可满足与扩容机柜之间的规范连接扩容要求。按照肩并肩模式进行机柜扩容，同时扩容机柜与原有机柜满足设备正常运行的交、直流供电设备安装的空间要求。
